Aparato de Kipp

Aparato de Kipp

El Aparato de Kipp, también llamado generador Kipp, es un aparato diseñado para la preparación de pequeños volúmenes de gases. Fue inventado en 1844 por el farmacéutico holandés Petrus Jacobus Kipp y ampliamente utilizado en laboratorios químicos.

Diseño y Funcionamiento del Aparato de Kipp

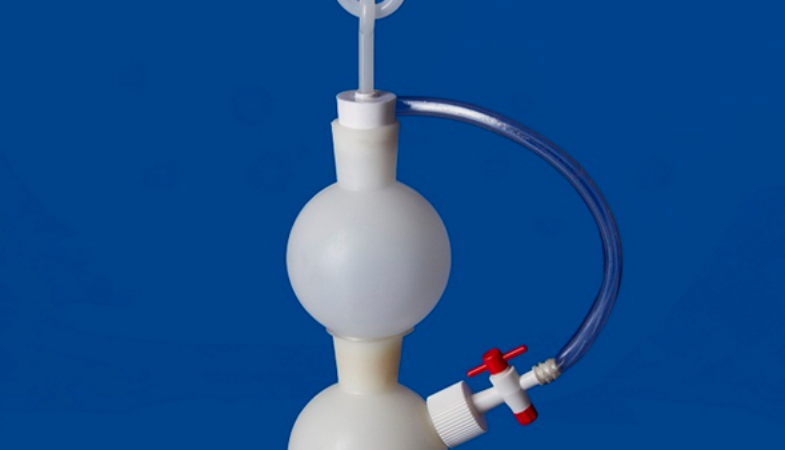

El aparato se hace generalmente de vidrio, o a veces de polietileno, y consta de tres cámaras apiladas verticalmente, parecidas a un muñeco de nieve. La cámara superior se extiende hacia abajo como un tubo que pasa a través de la cámara central hacia la cámara inferior. No existe un camino directo entre las cámaras media y superior, pero la cámara media está separada de la cámara inferior por una placa de retención, tal como una pieza cónica de vidrio con pequeños orificios, que permite el paso de líquido y gas.

El aparato se hace generalmente de vidrio, o a veces de polietileno, y consta de tres cámaras apiladas verticalmente, parecidas a un muñeco de nieve. La cámara superior se extiende hacia abajo como un tubo que pasa a través de la cámara central hacia la cámara inferior. No existe un camino directo entre las cámaras media y superior, pero la cámara media está separada de la cámara inferior por una placa de retención, tal como una pieza cónica de vidrio con pequeños orificios, que permite el paso de líquido y gas.

Para producir gas, el material sólido se coloca en la cámara intermedia en grumos suficientemente grandes para evitar caer a través de la placa de retención. El líquido, tal como un ácido, se vierte en la cámara superior. Aunque el ácido es libre de fluir a través del tubo hacia la cámara inferior, se impide que suba allí por la presión del gas contenido por encima de él, Que es capaz de dejar el aparato sólo por una llave de paso cerca de la parte superior de la cámara intermedia. Esta llave de paso puede ser abierta, inicialmente para permitir que el aire salga del aparato, permitiendo que el líquido en la cámara inferior se eleve a través de la placa de retención en la cámara intermedia y reaccione con el material sólido. El gas se desprende de esta reacción, que se puede extraer a través de la llave de paso como se desee. Cuando se cierra la llave de paso, la presión del gas en la cámara intermedia se eleva y empuja el ácido hacia abajo hasta la cámara inferior, hasta que ya no está en contacto con el material sólido. En ese punto, la reacción química se detiene, hasta que la llave de paso se abre de nuevo y se extrae más gas.

Los generadores de Kipp sólo funcionan correctamente de la manera descrita si el material sólido es insoluble en el ácido, ya que de otro modo el material disuelto continuaría desarrollando gas incluso después de que el nivel disminuyera. El gas producido requiere a menudo purificación y/o secado adicional, debido al contenido de vapor de agua y posiblemente niebla si la reacción es vigorosa.

Ejemplos Gases Obtenidos con el Aparato de Kipp

Para un uso exitoso en un Aparato de Kipp, el material sólido tiene que estar disponible en grumos lo suficientemente grande como para permanecer en la placa de retención sin caer a través de sus agujeros.

  • Dióxido de carbono utilizando carbonato de calcio y ácido clorhídrico.
  • Acetileno a partir de carburo de calcio y agua.
  • Ozono a partir de peróxido de bario y ácido sulfúrico concentrado.
